鍋爐房熱水采暖系統中真空除氧器的選擇？
鍋爐房熱水采暖系統中真空除氧器的選擇，真空除氧器處理工藝特點，真空除氧器工作原理使用帶來的影響，結合以前真空除氧器技術改造升級，實現完美工藝技術，攻克突出所有的問題存在。
《低壓鍋爐水質標準》中對燕發量>2吃/小時的蒸汽鍋爐和熱水溫度>95C的熱水鍋爐的除氧問題，提出了具體的要求。為了滿足這些要求，在新設計的熱水供暖鍋爐房中，多設置了真空除氧器。由于真空除氧器價格適中，維護管理方便，近幾年在一些工程中得到應用。但由于選擇和運行方式不當，使得相當數量的鍋爐房內的真空除氧器未能正常運行。試圖從真空除氧器的工作原理出發，探討真室真空除氧器的選擇(包括配套的設備)及運行的方法。
真空除氧器工作原理：
氣體在水中的溶解度是與此氣體在水界面上的分壓成正比的。當水溫達到沸點時，此時水界面上的水蒸汽壓力和外界的壓力相等，其它氣體的分壓都趨于零，水就不再具育溶解氣體的能力。真空除氧器是借用水噴射器或真空某來抽真空的方法，使低溫水在真空狀態下達到沸胸，從而達到除氧的目的。目前常見的真空除氧器軟水進入除氣塔的溫度要求在40~60C"之間。

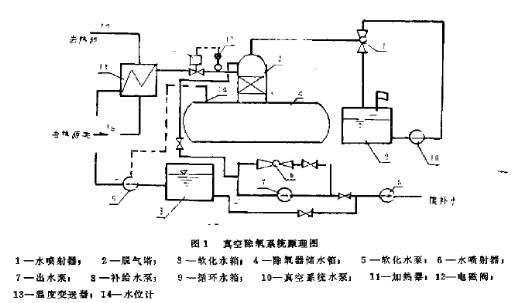

真空除氧器根據安裝高度，可分為高位真空除氧器和低位真空除氧器兩種。圖1所示的為低位真空除氧器的熱力系統圖。
軟水泵將軟水箱中溫度為t的軟化水送至換熱器，加熱至真空壓力下的過熱溫度tq后，進入真空除氧器的脫氣塔霧化。脫出的氣體于水噴射泵1引至循環水箱中排入大氣。除氧后的水進入儲水箱4中。由出水泵7和水噴射器6組成的出水泵裝置，用于實現真空除氧器的低位安裝。流經出水泵7的水量，一部分進入水噴射器6，用于引射儲水箱中的水，另一部分送入補給水泵8吸入口，用于系統補水。軟水泵5的啟停受儲水箱中的水位控測，電磁閥12的啟停受換熱器的出水溫度控制。水溫低于脫氣塔要求的水溫時，電磁閥關閉，軟水停止進入真空除氧器。
熱水供暖系統的運行特點：
目前小區供暖系統的集中調節，一般采用質調節或分階段改變流量質調節方式，供熱系統的運行方式主要有以下幾種:
1)間歇運行方式。此種運行方式的特點是，無論是在供暖初期還是在最冷季節里，鍋爐均保持開開停停狀態。
2)連續運行方式。此種運行方式的特點是，無論是在供暖初期還是在最冷季節里，鍋爐均保持連續運行狀態。
(3)連續運行間歇調節運行方式。此種運行方式的特點是，在室外溫度較高時，鍋爐實行間歇運行，在室外溫度較低時，鍋爐連續運行。
供熱系統的運行調節方式，直接影響到真空除氧器的進水溫度ts,以及真空除氧器的運行。
在供熱系統中，除氧水直接用于補充系統的缺水。在分析系統的補水量時，往往是按照日平均值來考慮的，而實際的補水量在一天中有很大的變化。晚上補水量最大，早上次之，午間小一些，其它時間的補水量基本，上等于供熱系統中設備、管件等的漏水量。日補水量的不均勻性，直接影響到所選真空除氧器的處理能力和儲水箱的容積。
運行
對真空除氧器來說，為了使水中溶解的氧氣析出來，必須將軟水加熱到該真空除氧器真空壓力下的過熱溫度t2，這就要求熱網的供水溫度tg要比t2高10C以上。對于連續運行的實行質調節的供熱系統來說，當要求tz=60C時，則當網路供水溫度小于70C時，應實行間歌調節。
出水泵對補給水泵的影響：
對于設置出水泵裝置(見圖1)的真空除氧器，可將真空除氧器與補水泵設置在同一樓層內。流經出水泵的-:部分水進入補水泵的吸入口，將使補水泵進水口壓力升高，從面使得實際所需要的補水泵的楊程降低。但考慮到真空除氧器維修或由于其它因素，署從軟水箱直接取水的特殊情況，在選擇補給水泵時，可忽略出水泵對補水泵場程的影響。設置真空除氧器的供熱系統的定壓熱水供熱系統設置了真空除氧器后，供熱系、統中的水不應有和大氣接觸部分，以避免空氣的二次推解。此時，供熱系統不能采用膨脹水箱定壓，也不能采用加壓介質為空氣的無隔膜的膨脹罐，高層建筑采暖系統，也應避免采用雙水箱系統。 |
