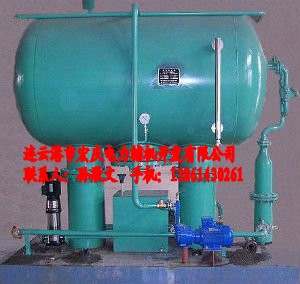

無頭除氧器的工作原理
無頭除氧器的主要作用是除去鍋爐給水中的氧氣和其它不凝結氣體，以保證給水的品質。若水中溶解氧氣，就會使與水接觸的金屬被腐蝕，同時在熱交換器中若有氣體聚積，將使傳熱的熱阻增加，降低設備的傳熱效果。因此水中溶解有任何氣體都是不利的，尤其是氧氣，它將直接威脅設備的安全運行。在火電廠采用熱力除氧，除氧器本身又是給水回?zé)嵯到y(tǒng)中的一個混合式加熱器，同時高壓加熱器的疏水、化學補水及全廠各處水質合格的高壓疏水、排汽等均可匯入除氧器加以利用，減少發電廠的汽水損失。
一、無頭除氧器工作原理
來自低壓加熱器的主凝結水（含補充水）經進水調節閥調節后，進入除氧器，與其他各路疏水在除氧器內混合，經噴頭或多孔管噴出，形成傘狀水膜，與由下而上的加熱蒸汽進行混合式傳熱和傳質，給水迅速達到工作壓力下的飽和溫度。此時，水中的大部份溶氧及其他氣體基本上被解析出來，達到除氧的目的。從水中析出的溶氧及其他氣體則不斷地從除氧器頂部的排汽管隨余汽排出器外。進入除氧器的高加疏水也將有一部分水閃蒸汽化作為加熱汽源，所有的加熱蒸汽在放出熱量后被冷凝為凝結水，與除氧水混合后一起向下經出水口流出。為了使除氧器內的水溫保持在工作壓力下的飽和溫度，可通過再沸管引入加熱蒸汽至除氧器內。除氧水則由出水管經給水泵升壓后進入高壓加熱器
二、無頭除氧器設備技術參數
無頭除氧器設備為東方鍋爐廠有限責任公司制造，除氧器的型式為：無頭臥式，型號為：YC2010。主要技術參數如下：設計出力2010t/h、最大出力2110t/h，設計壓力為1.33MPa 、設計溫度為：376℃滑壓運行范圍0.15～1.012MPa。
三、 無頭除氧設備的結構
1、無頭除氧器結構
無頭除氧器為臥式雙封頭、噴頭、再熱沸騰管結構。外直徑為3850mm，總長約31800mm，總高5660mm。外殼封頭壁厚為28mm，筒身壁厚為25mm，材質均為16MnR。左、右封頭上裝設有DN500的人孔，供檢修除氧器內件用。筒身頂上設有DN250的安全閥二只及其它接口。內件主要由混合水室，噴頭，再熱沸騰管，及下水管等組成。無頭除氧器設有三個支座，兩端滾動，中間限位。相鄰兩支座間距為10000mm，筒體下方裝設了防渦流裝置的出水口三個及放水口等，筒身上還裝設有單室平衡容器，就地磁翻板水位計，就地溫度計，壓力表等配套附件。在除氧系統上還裝配有進水調節閥，進汽調節閥，溢流電動調節閥等。無頭除氧器除氧器共布置有兩只進口噴頭（流量為1200t/h，由荷蘭STORK公司進口），由于噴頭弧形圓盤的調節作用，當機組負荷大時，噴頭內外壓差增大，弧形圓盤開度亦增大，流量隨之增大。當機組負荷小時，噴頭壓差降低，弧形圓盤開度亦減少，流量隨之減少。使噴出的水膜始終保持穩定的形態，以適應機組滑壓運行。
|
