膠球/膠球清洗裝置成功案例
通知：
莒南力源熱電有限公司決定于2014年3月12日上午9點在莒南力源熱電有限公司辦公樓三樓會議室舉行膠球清洗設備的公開招標活動，望各投標方根據以上要求制定投標文件，并攜帶相關企業資質信息材料準時參加招標活動。
膠球清洗裝置供貨及安裝技術要求
需方：莒南力源熱電有限公司 （以下簡稱甲方）
供方：連云港市宏慶電力輔機開發有限公司 （以下簡稱乙方）
設備技術規范
1、本協議適用于莒南力源熱電有限公司C15-4.90/0.981及C25-4.90/0.98機組的凝汽器膠球清洗裝置。供貨范圍為兩臺機組所配套的兩套膠球清洗裝置，招標方面供貨應滿足本體及輔助設備的功能設計、結構、制造、性能、安裝和試驗等方面的技術要求。
2、凝汽器膠球清洗裝置安裝在凝汽器循環水出水口垂直循環水管道上。
3、乙方中標后應依據現場情況與甲方確定裝置系統安裝位置，并出系統布置安裝圖紙，經甲方確認后作為施工依據。
4、凝結器技術參數：
�。�1）型式：N-2400-6 分列二道表面式
冷卻水量：6500t/h 冷卻水溫33℃
冷卻水工作壓力：0.15-0.25Mpa 水質：淡水
銅管規格：￠18×1×7850mm
銅管內平均水流速 20m/s
（2）型號：N-1250 雙流程二道表面式
冷卻水量：3200-4000t/h 冷卻水溫33℃
工作水壓：0.15-0.25Mpa 銅管規格：￠22×1×4562mm
二、技術要求：
乙方所提供的膠球清洗裝置必須是技術先進、經濟合理、成熟可靠的產品，能夠滿足機組各種運行方式的需要。
1、在設計工況下，膠球清洗裝置的收球率測試方法為連續運行24小時，收球半小時，保證收球率≧98%。
2、膠球投運時，收球網運行正常時水阻不大于300mmH2O。
3、收球裝置設置人孔以便于檢修，收球網及殼體有足夠的剛度、不變形及各轉動部件保證靈活不卡。
4、收球網用316L不銹鋼板，厚度6mm，網眼為長形。
5、膠球泵型號
�。�1）型號：125ss-21 流量100t/h 揚程21m
轉速1460r/min 吸上真空度6.8米 電動功率15KW
（2）泵與電機配供統一的共用底座，并配泵與電機之間的聯軸器及防護罩。
�。�3）裝球室型號：ZQS-300-1
膠球加球室的進出口采用法蘭連接，并配有不銹鋼球閥（采用316L），并設有放水門及排空閥。
�。�4）二次濾網：外殼壁厚10mm，濾網為316L不銹鋼網材質，濾網厚度6mm。設置人孔以便于檢修，不能影響進水量。
三、現場安裝及試驗：
1、現場安裝所有材料及管道、閥門均由乙方自行配帶。（管道用無縫鋼管，閥門均為電動不銹鋼球閥316L，廠家：揚州超能電動閥門有限公司。包括現場管道除銹刷漆等工作）
2、設備安裝完畢后，經甲方驗收合格，再進行下一步的調試及試運行，并做收球率試驗。
四、性能保證：
投標方按本招標書的要求，保證膠球清洗裝置的可靠性。
（1）收球率：≧98%。
（2）收球網投運正常時阻力：不大于300mmH2O。
�。�3）設備能滿足機組年運行大于6000小時的要求。
�。�4）設備使用壽命保證10年。
二〇一四年三月一日

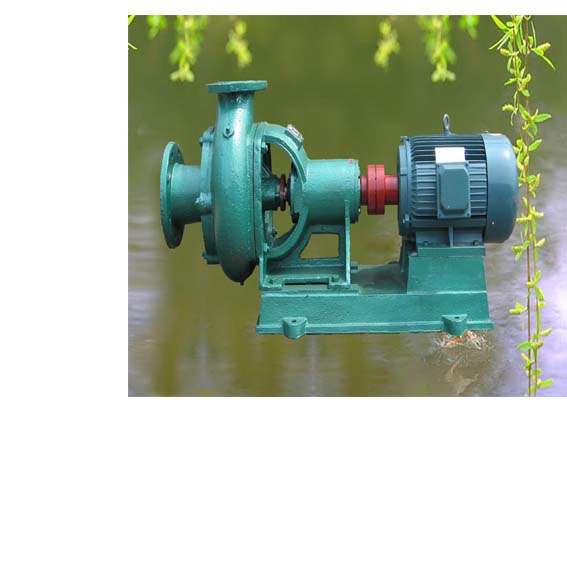

新型膠球泵
收球網(專利)

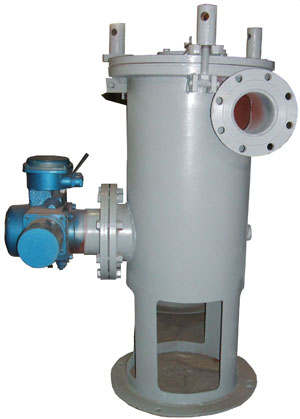

電動二次濾網
電動裝球室

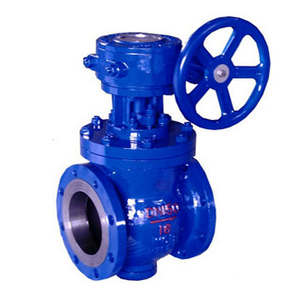

球閥
分匯器

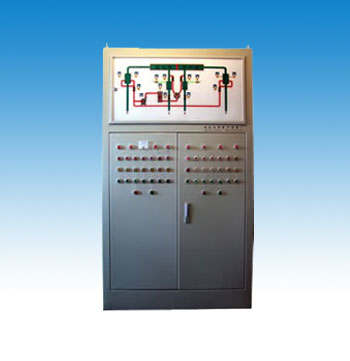

PLC控制箱

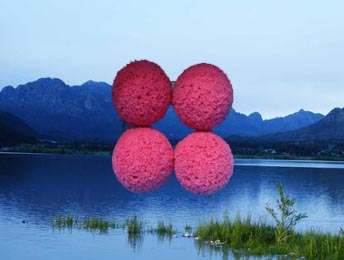

膠球樣品

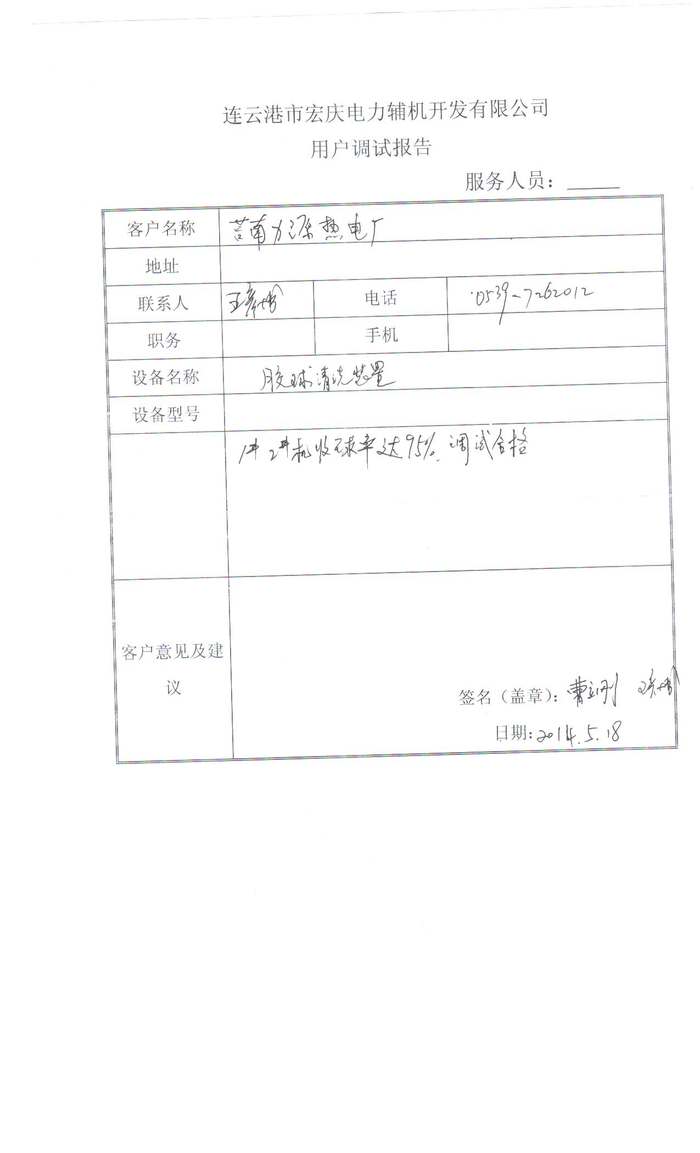

驗 收 報 告
|
