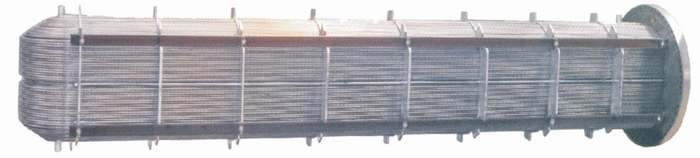

高壓加熱器換管改造
不銹鋼管在高壓加熱器的應用 ，高壓加熱器傳熱管材質的性能與高壓加熱器的使用壽命有直接關系 ，但對于汽輪機給水加熱器來說,不僅僅是材質問題,傳熱管進口處的渦流問題、過熱蒸汽冷卻段進口處的蒸汽流速、過熱蒸汽冷卻段出口的蒸汽溫度和縱向、橫向流速及疏水冷卻段進口疏水流速的控制和避免各處汽液二相流對傳熱管的沖蝕都是高壓加熱器傳熱管主要損壞原因之一。如果因?yàn)樵O(shè)計原因造成某處發生汽液二相流,那么損壞速度更快,而且不是碳鋼管、合金鋼管、甚至不銹鋼管,都將很快沖蝕損壞,以至高加失效，給高壓加熱器安全運行帶來隱患。
高壓加熱器中使用不銹鋼換熱管
高壓加熱器換熱管材質的選用,首先要滿足高壓加熱器的性能--可靠性--使用壽命。再者比較價格。高壓加熱器的換熱介質:給水、蒸汽,給水經過除氧水質較好,從汽輪機來的蒸汽也很清潔,所以國內火電機組高加上一般均采用碳鋼管。核電機組由于其抽汽參數壓力較低,濕度大,不銹鋼換熱管雖然屈服強度低,但其抗拉強度卻較高,其耐沖蝕性能優于碳鋼管,從安全的角度考慮核電機組都采用不銹鋼換熱管。近期有項目要求火電機組高加使用不銹鋼換熱管,因此對高加使用要求不銹鋼與碳鋼換熱管高加做對比:
�、俨讳P鋼傳熱性能差,同樣300MW機組高加熱交換面積要增加20%～30%左右。
②不銹鋼換熱管的屈服強度低,300MW機組給水壓力、換熱管徑不變的情況下,管子厚度要增加30%左右,而不銹鋼換熱管厚度超過18mm就無法采用焊接管,只能采用冷拔有縫管,這樣不銹鋼換熱管與碳鋼管每噸差價4萬以上。③由于換熱管厚度增加,管內面積減少,相同機組換熱管根數也增多,導致加熱器殼體、水室直徑加大。綜合以上各種因數,300MW火電機組,如果高加中使用不銹鋼換熱管,一臺機組要增加費用超過四百萬元。
外高橋900MW機組、石洞口600MW超臨界機組高加換熱管就是采用SA-556C2。其中石洞口二臺機組運行至今已有十二年以上沒有一根換熱管發生泄漏,外高橋機組高加也已安全運行。因此,在符合法規和標準的前提下,在國內、國外實際運行的驗證下,ASME規范的SA-556C2鋼管是一種完全適用于大容量超臨界、超超臨界機組高壓加熱器上的低成本、高效率的傳熱管。
|
