射水(式)抽氣器
余熱發電凝汽器真空系統射水式抽氣器(真空泵組)節能改造
連云港市宏慶電力輔機開發有限公司
我公司對本鋼集團北臺分公司安裝投產了2臺9MW汽輪發電機組射水式抽氣器進行改造，真空泵組的配套設計每臺機組配套2臺功率為55kW的射水泵，運行方式為一用一備。起初為全壓運行，壓力0.41MPa，電流55A，射水式抽氣器有明顯的沖擊振動現象。運行1年后，發現抽氣器擴壓管的縮頸接口處出現針眼大小的穿孔，壓力水從中噴出，而且有數量增加和孔眼擴大的趨勢，汽輪機真空下降，排氣溫度上升，臨時采取耐火泥阻塞后恢復正常。停機檢查，看到擴壓管的縮頸位置及其末端產生了大量的蜂窩狀沖刷痕跡，深度達2mm~8mm，局部穿透。
我公司技術部針對出現問題原因分析如下
①射水式抽氣器是維持凝汽器真空系統的重要部件，其工作原理是：由射水泵來的0.0.35MPa~0.4MPa壓力水經噴嘴將壓力能轉變?yōu)閯?dòng)能以高速射出，在混合室內形成高度真空，將凝汽器內的氣、未凝結汽體吸入混合室內，然后與壓力水混合，經擴壓管帶出射至冷卻水池。
�、谠趯�(shí)踐運行中，由于在真空狀態下水、氣、汽混合物產生強烈的擴容混合作用（在設備旁可聽到其形成強烈的水汽沖擊爆炸聲音），對射水式抽氣器的擴壓管形成了強烈的沖刷，致使其使用壽命只有縮短。
�、垩芯繉缃鉀Q問題的方如下：一臺沖刷量小的，現場在沖刷部位用清洗劑進行清洗后，涂一層光滑的可賽新金屬修補劑，經過一段時間檢測表明有效果，可以延長使用2-5年。另一臺新的部件--擴壓管---被沖刷部分進行了改造(選用不銹鋼316L)：表面光滑，抗水沖刷性能好。試驗6個月后，拆檢沖刷面，未發現明顯的沖刷痕跡，效果特別好。接著通過試驗將射水泵的出水壓力利用變頻調節逐漸降低，最后在保證凝汽器真空不變的情況下，射水壓力調低到了0.25MPa，即稍大于凝汽器真空絕對值，比調整前降低了0.10MPa，這時發現在抽氣器旁幾乎聽不到水汽的沖擊聲，顯得非常平穩。經過連續運行，確定凝汽器真空值可維持不變，而射水泵的電流則明顯降低，節約電能45%，經過運行半年和1年后的檢查確認運行狀況非常良好。

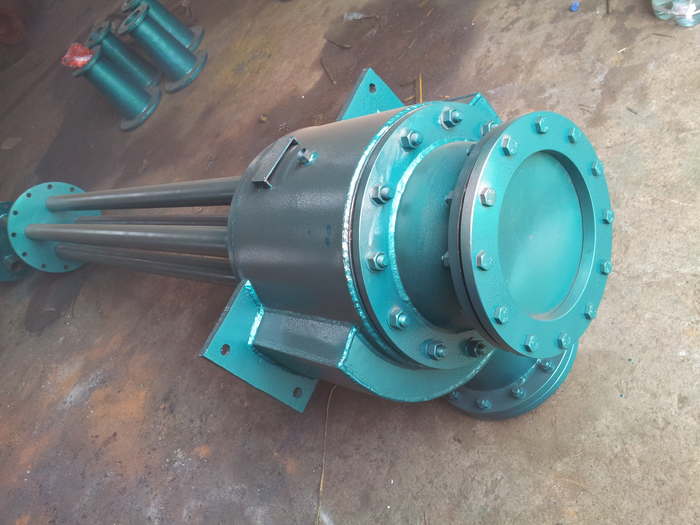

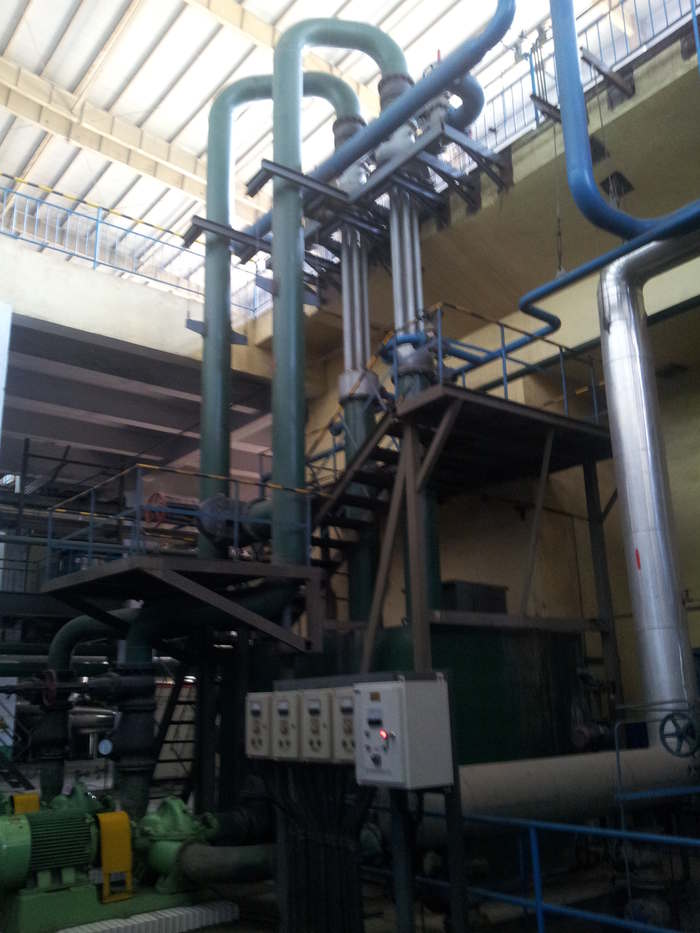

①改進型射水式抽氣器 ②改進型射水式抽氣器安裝圖片

|
