孫敬文設計新型凝汽器膠球清洗裝置
孫敬文設計全自動在線凝汽器膠球清洗裝置PLC編程膠球清洗裝置--全自動膠球清洗系統--凝汽器膠球清洗裝置--中央空調膠球清洗裝置[結構型式為：一拖二◆◆一拖三◆◆一拖四◆◆一拖五◆◆◆一拖六]

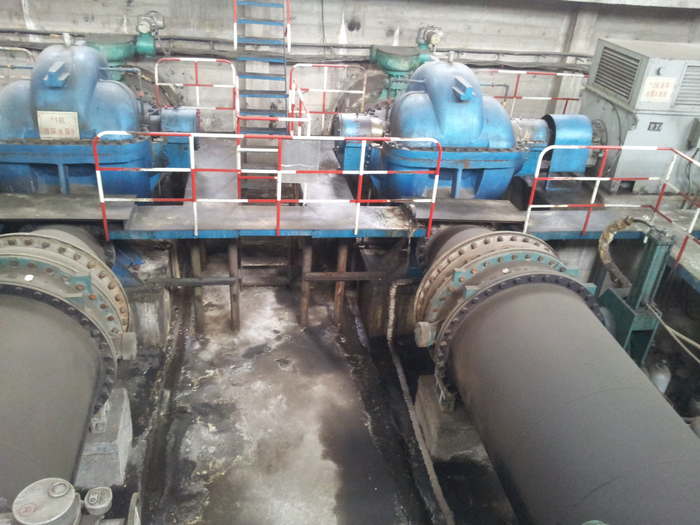

全自動在線凝汽器膠球清洗裝置--PLC編程膠球清洗裝置--全自動膠球清洗系統--凝汽器膠球清洗裝置--中央空調膠球清洗裝置[結構型式為：一拖二◆◆一拖三◆◆一拖四◆◆一拖五◆◆◆一拖六]可以根據用戶的需求和機組冷卻水的臟污程度按預定的程序進行自動清洗，這樣可以始終保持凝汽器冷卻管內的清潔，使冷卻水管具有較高的換熱系數。所以火力發電廠安裝全自動在線凝汽器膠球清洗裝置不僅可以提高發電廠的經濟效益，而且也是實現發電廠安全、經濟運行的有效措施之一。
一、全自動在線凝汽器膠球清洗裝置系統的組成
1、PLC控制柜[含觸摸屏]☆ 2電動反沖洗二次濾網☆ 3電動[∧型柵板◆單∕型柵板]收球網 ☆4電動裝球室[蓄球器]☆5新型膠球泵[膠球輸送泵] ☆6電動分匯器[三通閥]☆7電動球閥[不銹鋼◆◆鑄鋼]和管路
二、電動反沖洗旋轉導流濾網[二次濾網]結構及工作原理：
1、電動反沖洗旋轉導流二次濾網結構形式，[二次濾網]主要由：⑴殼體、⑵不銹鋼網芯、⑶傳動機構、⑷減速機、⑸強排污裝置、⑹導流裝置、⑺電動排污閥等部件組成。
2、電動反沖洗旋轉導流二次濾網工作原理：經過攔污柵和一次濾網過濾的循環水中仍含有不少懸浮物和泥沙等雜質，經過循環水泵進入二次濾網再過濾，當水中懸浮物、塑料薄膜等雜質在濾網表面附到一定數量時，濾網的內外水壓差增大到控制系統規定數值時（一般為500mmH2O柱），啟動控制系統動用、排污機構投入工作，將附著物排出二次濾網，待內處壓差恢復到正常時（一般≤400mmH2O柱）控制機構關閉、循環往復，從而完成過濾排污工作過程。也可以根據用戶情況選擇定時排污。
3、電動反沖洗旋轉導流二次濾網新設計要點：我國冷卻水塔淋水填料為復合波ANCS-20型PVC塑料填料，此種填料雖然冷卻效果好，但承載能力差，加之水泥支撐構件設計不合理，在北方地區冬天氣溫偏低（最低－32.4℃）的四個月中，淋水填料底面大量掛冰，當冰掛到一定程度時，淋水填料就會大面積破碎脫落，再加上冷卻水塔的施工質量差，水泥構件表面剝落頻繁，使大量的水泥、石子及淋水填料進入循環水中。盡管水塔前池處設置了濾網，但由于濾網網眼尺寸（20mm×20mm）較大，仍有一定數量的雜物隨循環水進入凝汽器銅管內，造成堵塞，致使膠球進入后也大量在銅管內積聚，不能循環回收。設計時注意這一要點，將濾網孔改為Φ5mm時，填料片會大量匯積在濾網上喉部，造成傳動機構轉不動，根據存在現實問題，孫敬文經過多次現場處理問題，反復試用，最終在強排污反沖洗二次濾網的結構基礎上增加一套導流裝置，克服了上述問題，深受廣大用戶好評。
三、電動收球網
1、該型號的收球網由筒體①柵網板②電動推桿③螺旋輸送機構④平衡器⑤鎖緊器⑥膠球收積裝置等部件組成，收球時，柵網板呈[“∕”型◆◆“∧”型]，膠球雜物及水垢等沿柵網板表面下滑到收球網底部⑥膠球收積裝置，并被③螺旋機構強制送到膠球引出管，由膠球泵抽吸至裝球室[蓄球器]進行下一輪清洗。不收球時，利用②電動推桿曲柄機構使柵網板呈[“∕”型◆◆“∧”型]，此時既可以減小水阻，又可以利用水流對柵網板進行反洗，使遺留在柵網板上的雜物被水流沖去，從而保證收球效率。
2、電動收球網工作原理：新型收球網是在相應的管道中設置了一個[“∕”型◆◆“∧”型]柵格網，上部為進水端，網板將整個管道截面全部遮擋，收球工作由此開始。收球網的網板、主軸、卡軸塊及緊固件等所有過流部件均可采用優質不銹鋼。[“∕”型◆◆“∧”型]柵格網的網板由兩根轉軸轉動，在非運行工況時網板可被旋轉到一定角度，形成與水流平行的Ｈ型結構。H型結構使水流對網板進行反沖洗，可清除網上雜物及減少水阻,并解決老式收球網積球卡球的問題,使收球率達94%以上。在投球運行時將網板轉回到原來的∧型結構位置上。主要型式有手動（小管徑）和電動（大管徑）兩種供選用。即循環水管徑小于DN700的可選用手動單板型收球網，當循環水管徑大于DN700可雙板分流型收球網。

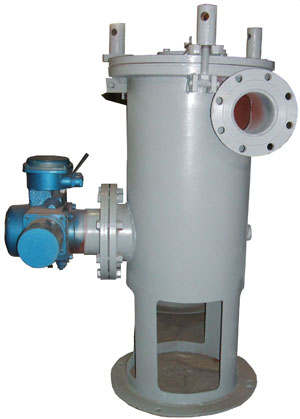

四、電動裝球室[蓄球器]
電動裝球室[蓄球器]的特點是設計有足夠的容積，以保證海綿膠球在裝球室內有回旋的余地。其中膠球斗、切換閥，單向閥均采用耐腐蝕的不銹鋼材質。由于在裝球室中設計有獨特的切換閥裝置，從而取消了原來的電動門。既簡化了膠球自動清洗系統，又簡化了運行操作；便于實現自動控制，提高了運行的可靠性；提高了系統的收球率。
在膠球自動清洗系統投入運行前，電動裝球室[蓄球器]的切換閥處于關閉位置，在膠球斗內添加足夠數量的海綿膠球( 裝球量為凝汽器單程銅管數的10%)，利用裝球室的出口球閥和排氣閥將裝球室充滿水。然后啟動膠球循環泵，通過觀察窗，看膠球在裝球室內通過的運行情況，如發現室內在有氣泡存在，可繼續進行排氣。一切正常后，PLC 自動打開切換閥運行到位，海綿膠球通過切換閥投入到系統中，進入反復清洗工作狀態。

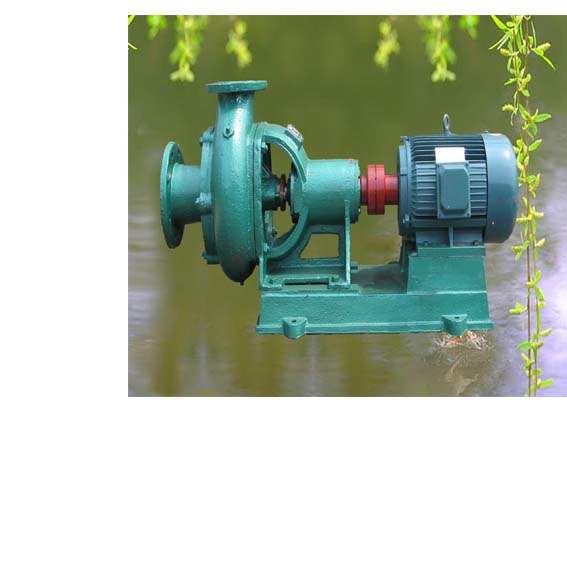

五、新型膠球泵[膠球輸送泵]
新型膠球泵為增加出口壓力，膠球泵型號為JQ125-9型--JQ125-25型，流量60m3/h--100m3/h，揚程9m--25m，進口DN125，出口DN100。布置時，膠球泵安裝位置應盡可能靠近收球網，泵入口比收球網出口匯總管低600mm以下，以增加水頭，提高泵對膠球的吸入能力。
六、PLC控制系統構成
監控系統以 PLC 為核心，由差壓測量系統、模擬操作盤，動力執行器件組成。
控制方式：就地手動控制 / 自動控制，各側監控系統彼此獨立�？梢员舜霜毩⒆詣舆\行。
自控方式：時間自動控制（清洗時間由用戶自己決定）
差壓自動監控（差壓定值根據現場差壓值設定） 在冷卻水中有雜質的情況下，會引起收球網板前后壓差增大，差壓測量系統可以起到保護收球網的作用，進而確保系統安全連續地正常運行。
監控系統能對以下事件報警：運行中各被控對象出現電氣或機械故障時，發出燈光報警信號，同時自動切斷相應動力電源。
電動執行機構電氣過載：控制/程序故障。
壓差達到極高值/緊急反洗，報警信號，當系統處于自動方式時，則自動進行相應的操作。
|
